Pipe in pipe CU

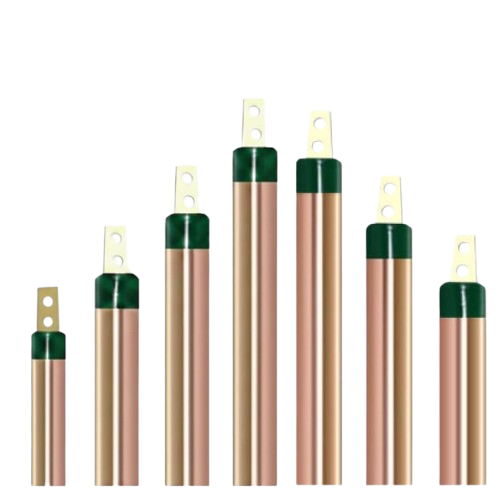

Pipe In Pipe Technoly
There are Two Electrodes, one inside the other.Main or Inner Electrode is
made of 250 or 100micron copper coated Pipe which carry heavy Fault
Current during Earth Fault Conditions.Secondary or Outer Electrode is
made of 250 or 100micron copper coated Pipe for giving Protection
against Corrosion to Main Electrode.The Space between Inner and Outer
Electrode is Filled with Special Highly Conductive Material which is Non
Corrosion Inert Material.
| Model No. | Length | Electrode Data | |||
|---|---|---|---|---|---|
| Outer Pipe Detail | Inner Pipe Details | Outer Pipe 100micron CU | Inner Pipe 100micron CU | ||
| 48(3.2)/21(2.6) OR 76(3.2)/42(2.6) | |||||
| ELPIP1CU11 48(3.2)/21(2.6) | 1 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU11 48(3.2)/21(2.6) | 2 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU11 48(3.2)/21(2.6) | 3 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU11 76(3.2)/42(2.6) | 1 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU11 76(3.2)/42(2.6) | 2 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU11 76(3.2)/42(2.6) | 3 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU1N 48(3.2)/21(2.6) | 1 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU1N 48(3.2)/21(2.6) | 2 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU1N 48(3.2)/21(2.6) | 3 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP1CU1N 76(3.2)/42(2.6) | 1 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU1N 76(3.2)/42(2.6) | 2 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU1N 76(3.2)/42(2.6) | 3 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| 48(2.0)/21(2.6) OR 76(2.0)/42(2.6) | |||||
| ELPIP1CU11 48(2.0)/21(2.6) | 1 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU11 48(2.0)/21(2.6) | 2 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU11 48(2.0)/21(2.6) | 3 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU11 76(2.0)/42(2.6) | 1 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU11 76(2.0)/42(2.6) | 2 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU11 76(2.0)/42(2.6) | 3 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU1N 48(2.0)/21(2.6) | 1 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU1N 48(2.0)/21(2.6) | 2 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU1N 48(2.0)/21(2.6) | 3 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP1CU1N 76(2.0)/42(2.6) | 1 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU1N 76(2.0)/42(2.6) | 2 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU1N 76(2.0)/42(2.6) | 3 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| Model No. | Length | Electrode Data | |||
|---|---|---|---|---|---|
| Outer Pipe Detail | Inner Pipe Details | Outer Pipe 250micron CU | Inner Pipe 250micron CU | ||
| 48(3.2)/21(2.6) OR 76(3.2)/42(2.6) | |||||
| ELPIP1CU22 48(3.2)/21(2.6) | 1 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU22 48(3.2)/21(2.6) | 2 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU22 48(3.2)/21(2.6) | 3 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU22 76(3.2)/42(2.6) | 1 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU22 76(3.2)/42(2.6) | 2 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU22 76(3.2)/42(2.6) | 3 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU2N 48(3.2)/21(2.6) | 1 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU2N 48(3.2)/21(2.6) | 2 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU2N 48(3.2)/21(2.6) | 3 MTR. | 48 MM OD 3.2mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP1CU2N 76(3.2)/42(2.6) | 1 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU2N 76(3.2)/42(2.6) | 2 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU2N 76(3.2)/42(2.6) | 3 MTR. | 76 MM OD 3.2mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| 48(2.0)/21(2.6) OR 76(2.0)/42(2.6) | |||||
| ELPIP1CU22 48(2.0)/21(2.6) | 1 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU22 48(2.0)/21(2.6) | 2 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU22 48(2.0)/21(2.6) | 3 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU22 76(2.0)/42(2.6) | 1 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP2CU22 76(2.0)/42(2.6) | 2 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP3CU22 76(2.0)/42(2.6) | 3 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | ✓ |
| ELPIP1CU2N 48(2.0)/21(2.6) | 1 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU2N 48(2.0)/21(2.6) | 2 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU2N 48(2.0)/21(2.6) | 3 MTR. | 48 MM OD 2.0mm Pipe Thk. |
21 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP1CU2N 76(2.0)/42(2.6) | 1 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP2CU2N 76(2.0)/42(2.6) | 2 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
| ELPIP3CU2N 76(2.0)/42(2.6) | 3 MTR. | 76 MM OD 2.0mm Pipe Thk. |
42 MM OD 2.6mm Pipe Thk. |
✓ | N |
